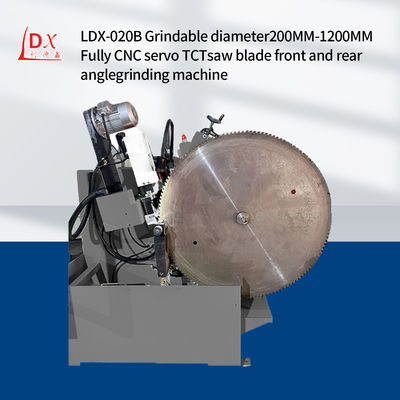

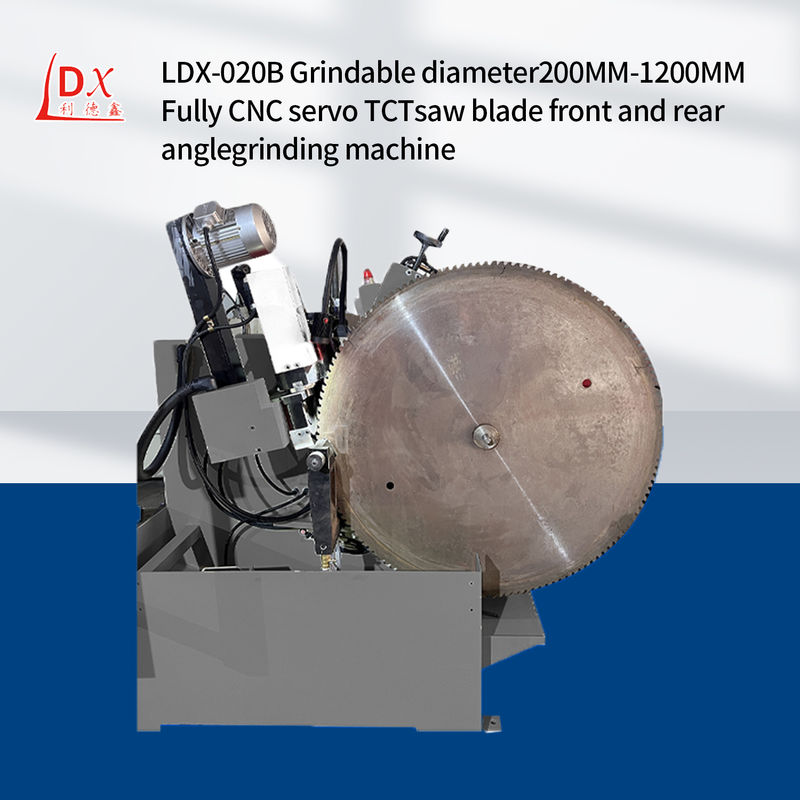

LDX-020B CNC cirkelvormige zaagblaad slijpmachine Automatische schommelhoek slijpladder tanden
Productdetails:
| Plaats van herkomst: | Foshan, Guangdong, China |
| Merknaam: | Lidexin |
| Certificering: | CU,ISO |
| Modelnummer: | LDX-020(B) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Western Union |
| Verpakking Details: | Uiterlijk ((Lange*breedte*hoogte):1500X1200X1800mm |
| Levertijd: | 10-15 Werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 100 stuks/maand |
|
Gedetailleerde informatie |
|||
| Hoek van de tand: | 5°~+30° | Bereik van de buitenste diameter van de verwerking: | ¢200-¢1200mm |
|---|---|---|---|
| Negatieve schamper slijpen: | -27° | Dikte van zaagnet (staalplaat): | 1-12 mm |
| Volume van de koelmiddelcilinder: | 85 L | Uiterlijk ((Lange*breedte*hoogte): | 1500x1200x1800 mm |
| Markeren: | Schoptandenmalmachine,Automatische schommelhoek slijpmachine,Machines voor het slijpen van cirkelzaagbladen |
||
Productomschrijving
LDX-020B CNC cirkelvormige zaagblaad slijpmachine Automatische schommelhoek slijpladder tanden
Operatieproces:
1Voor het starten van de machine, controleer elk onderdeel van de schroef, aan te passen of de schroef is strak en matige strakheid, of het slijpwiel heeft littekens, noten, lossen verschijnsel,en verbeteren van de smeer van elk onderdeel.
2Afhankelijk van de tandpitch, tandhoogte en schommelhoek van het zaagblad.zodat de duw tand kruis stok klauw top in de keel van de tanden 1/2 hoogte, en de helling en de hefhoogte van het schroefwielframe aanpassen.
3"De rotatie van het slijpwiel, de stijging, de daling moeten in evenwicht zijn, geen slagen, een verschijnsel van de stroomas, indien de trillingen, ongelijke pedaltanden vóór het werk moeten worden uitgesloten,de machine mag geen andere delen dan de levende delen van het zaagblad slijpen;.
4"Het slijpwiel dat aan de vereisten voldoet (certificaat, deeltjesgrootte, lijnsnelheidsnormen) moet worden geselecteerd en gebruikt.De bediener mag niet vóór of na de rotatierichting staan, moet aan de zijkant staan.
5Na voltooiing van de werkzaamheden moet het stof op de apparatuur worden verwijderd, met name de schuif CAM van het slijpwielrek, om de slijtage van de apparatuur te verminderen.
| Belangrijkste technische parameters: |
| Bereik van de externe diameter van de verwerking: ¢200- ¢1200 mm |
| Inwendige opening van het zaagblad: ¢10-220 mm |
| Dikte van zaagnet (staalplaat):1-12 mm |
| Gewichtsbereik: 7-100 mm |
| Hoek van de tand: 5°~+30° |
| Hoogste rughoek van de tand:6-45° |
| Tandlinker/rechter helling: Tandtop/tandgezicht 45° |
| Snijmachine: max. 25 mm (verstelbare) tanden/min |
| Slijpsnelheid:0.5-6 mm/s |
| Werksnelheid: max. 20 tanden/min |
| Afmetingen van het slijpwiel (buitendimeter * opening): (¢125mm*¢32mm*1mm) |
| Negatieve schemering: -27° |
| Rotatiehoek van de slijpkop: 90° en 180°Slijpingssnelheid: 26m/s |
| koelmiddelpompstroom: 501/min |
| Volume van de koelmiddelcilinder: 85L |
| Totaal vermogen: 2,2 kW |
| Spanning:driefasig 380v |
| Totaal gewicht van de apparatuur: 800 kg |
| Uiterlijk ((Lange*breedte*hoogte):1500X1200X1800mm |
| Technische kenmerken |
| Deze machine is ontworpen met betrekking tot de kenmerken van binnenlandse en buitenlandse soortgelijke typen,die de voordelen van hetzelfde type absorbeert en analyseert en tegelijkertijd de functies in zekere mate verbetert. |
| 1. Vooraf instellen van veel groepen tandtypen en een-toets multifunctionele werking. |
| 2. Trapeziumvormige vlakke tanden kunnen tegelijk worden afgewerkt, zijn voorzien van CNC-slijpen en willekeurige tandtypen en kunnen de efficiëntie met 3 keer verbeteren;wegens de toepassing van een verbeterde tandverwijderingsoperatie, de nauwkeurigheid wordt verbeterd en de levensduur wordt verlengd. |
