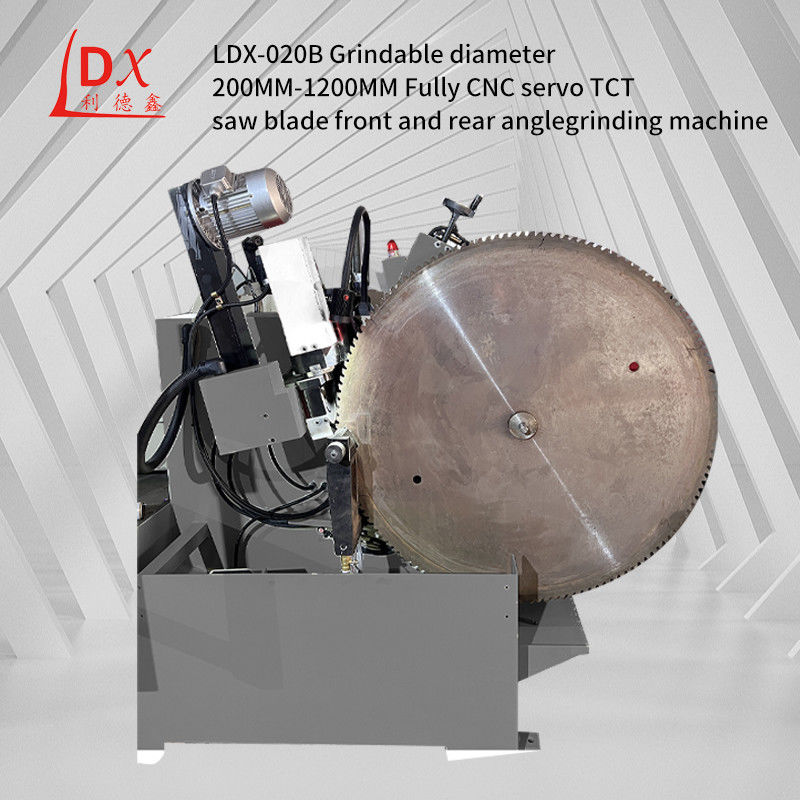

LDX-020B Volledig CNC servo voedingszaagblaad slijpmachine
Productdetails:
| Plaats van herkomst: | Foshan, Guangdong, China |
| Merknaam: | Lidexin |
| Certificering: | CU,ISO |
| Modelnummer: | LDX-020(B) |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Western Union |
| Verpakking Details: | Uiterlijk ((Lange*breedte*hoogte):1500X1200X1800mm |
| Levertijd: | 10-15 Werkdagen |
| Betalingscondities: | T/T, Western Union |
| Levering vermogen: | 100 stuks/maand |
|
Gedetailleerde informatie |
|||
| Hoek van de tand: | 5°~+30° | Bereik van de buitenste diameter van de verwerking: | ¢200-¢1200mm |
|---|---|---|---|
| Negatieve schamper slijpen: | -27° | Dikte van zaagnet (staalplaat): | 1-12 mm |
| Volume van de koelmiddelcilinder: | 85 L | Uiterlijk ((Lange*breedte*hoogte): | 1500x1200x1800 mm |
| Markeren: | Volledig CNC slijpmachine,CNC-servo-voedingsfreesmachine,Cnc-freesmachine voor voedingszaagblad |
||
Productomschrijving
LDX-020B Volledig CNC servo voedingszaag blad slijpmachine
TCT-mechanisme voor het slijpen van zaagbladen:
1,Het slijpen van een zaagblad is slechts een ruw slijpen en bewerken van de voorhoeken van de zaagtanden.gespecialiseerd in het slijpen van legeringszaagbladen.
2,De zijdelingse nauwkeurigheid van het zaagblad heeft een grote afwijking, zodat het zaagpad groter wordt, het oppervlak ruw is en de boeren groot zijn.De spanningscorrectie moet meer dan 2 keer worden uitgevoerd..
3,Indien deze kan worden ingesteld binnen het standaardbereik (deze norm verwijst naar de productiestandaarden van het zaagblad volgens Japan Kanebo Co., Ltd., dat wil zeggen de zijdelingse nauwkeurigheid van het zaagblad),Ga dan naar het volgende proces.Als het niet lukt, moet u opnieuw proberen.
4,Voorzichtig bij gebruik: het slijpen van het zaagblad verloopt in twee stappen.en vervolgens wordt een 600-grit slijpwiel gebruikt voor nauwkeuriger slijpen.
Gebruik van de automatische versnellingsmachine:
1,Klik eerst op het bedieningspaneel en druk op de voorhoek en vervolgens op de vlakke hoek om de interface voor het slijpen van de tanden te betreden.Druk op de voorste hoek en druk vervolgens op de linker- en rechtertanden om de interface voor het slijpen van de linker- en rechtertanden in te voeren. Klik op de interface, druk vervolgens het zaagblad naar het midden van de naald trekker, lijn de hoek en vergrendelen van het zaagblad te starten.
2,Druk op reset
3,Druk om de tand te verwijderen (klik twee keer, klik één keer, pauzeer, klik dan de tweede keer en druk niet te snel)
| Belangrijkste technische parameters: |
| Bereik van de externe diameter van de verwerking: ¢200- ¢1200 mm |
| Inwendige opening van het zaagblad: ¢10-220 mm |
| Dikte van zaagnet (staalplaat):1-12 mm |
| Gewichtsbereik: 7-100 mm |
| Hoek van de tand: 5°~+30° |
| Hoogste rughoek van de tand:6-45° |
| Tandlinker/rechter helling: Tandtop/tandgezicht 45° |
| Snijmachine: max. 25 mm (instelbare) tanden/min |
| Slijpsnelheid:0.5-6 mm/s |
| Werksnelheid: max. 20 tanden/min |
| Afmetingen van het slijpwiel (buitendimeter * boor): (¢125mm*¢32mm*1mm) |
| Negatieve schemering: -27° |
| Rotatiehoek van de slijpkop: 90° en 180°Slijpingssnelheid: 26 m/s |
| koelmiddelpompstroom: 501/min |
| Volume van de koelmiddelcilinder: 85L |
| Totaal vermogen: 2,2 kW |
| Spanning:driefasig 380v |
| Totaal gewicht van de apparatuur: 800 kg |
| Uiterlijk ((Lange*breedte*hoogte):1500X1200X1800mm |
| Technische kenmerken |
| Deze machine is ontworpen met betrekking tot de kenmerken van binnenlandse en buitenlandse soortgelijke typen,die de voordelen van hetzelfde type absorbeert en analyseert en tegelijkertijd de functies in zekere mate verbetert. |
| 1. Vooraf instellen van veel groepen tandtypen en een-toets multifunctionele werking. |
| 2. Trapeziumvormige vlakke tanden kunnen tegelijk worden afgewerkt, zijn voorzien van CNC-slijpen en willekeurige tandtypen en kunnen de efficiëntie met 3 keer verbeteren;wegens de toepassing van een verbeterde tandverwijderingsoperatie, de nauwkeurigheid wordt verbeterd en de levensduur wordt verlengd. |
